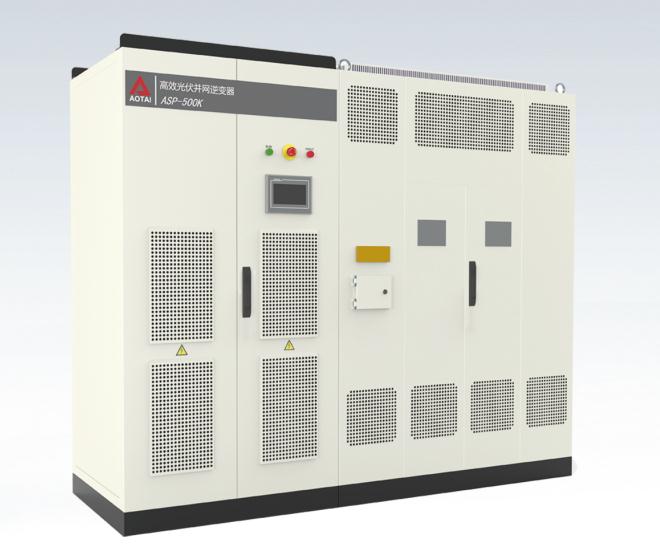

產品概述
方案靈活
獨立單元模塊設計，提高整機可用度。
進口IGBT功率器件，德國原裝進口驅動器，更穩定可靠。
大容量膜電容方案，產品壽命更長。
高效轉換
最高轉換效率達97.4%
采用最小損耗PWM調制算法，降低開關損耗
采用高效電抗器，大裕量設計，降低輸出損耗
優化的銅排結構設計，降低線路損耗
電網友好性
通過新能標NB/T32004-2013測試
通過低/零電壓穿越測試，從容應對各種復雜電網環境
具備夜間SVG功能，全天候響應電網調度指令
完備的AGC/AVC功能，實現有功功率0~100%可調
功率因數范圍超前0.9至滯后0.9
更多優點
前維護特性，方便運維管理
雙電源冗余供電方案，提升系統可靠性
夜間智能休眠技術，降低自損耗
金太陽認證、CE認證、國網認證
技術參數
輸 入 500K 630K
最大直流輸入功率 550kW 705kW
最大直流輸入電壓 1000V
最大直流輸入電流 1100A 1356A
MPPT電壓范圍 500~850V 520~850V
推薦MPP工作電壓 650V
MPPT數量 1
輸 出
額定輸出功率 500kW 630kW
最大輸出功率 550kVA 693kVA
最大輸出電流 830A 1050A
額定電網電壓 400V
電網電壓范圍 310~450V
額定電網頻率 50Hz/60Hz
電網頻率范圍 47~51.5Hz/57~61.5Hz
THD ＜3% （額定功率)
功率因數 0.9(超前）~ 0.9(滯后）
直流分量 ＜0.5%（額定功率）
系統 500K 630K
最大效率 97.4% (工頻變壓器）
歐洲效率 96.8% (工頻變壓器）
濕度范圍 0~95%，無冷凝
冷卻方式 智能強制風冷
工作溫度范圍 -25~+55℃
夜間損耗 ＜100W
允許海拔高度 6000m(超過3000m需降額使用）
顯示 觸摸屏
通訊 RS485/以太網
機械
尺寸（WxHxD) 2600x1960x1100mm 2800x1960x1100mm
重量 3400kg 3450kg
防護等級 IP20
標準
并網標準 NB/T 32004-2013；GB/T 19964-2012
安規標準 NB/T 32004-2013；IEC 62109-1/2
電磁兼容 IEC61000-6-2/4
